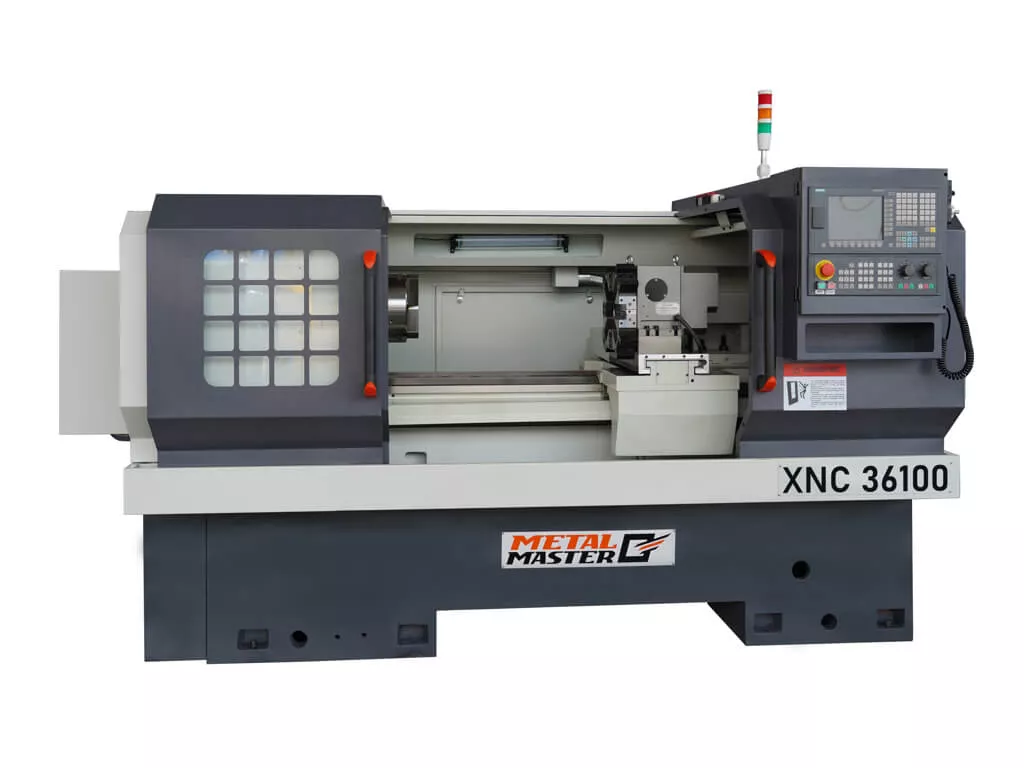

Станок токарный с ЧПУ METAL MASTER XNC 36100
Станок токарный с ЧПУ METAL MASTER XNC 36100
Станок токарный с ЧПУ METAL MASTER XNC 36100
Особенности:
Массивная литая станина из серого чугуна;
Массивная чугунная тумба;
Защита кабинетного типа от брызг и стружки;
Система ЧПУ Siemens 808DA;
Простота в программировании;
Серводвигатели Siemens;
6-ти позиционная револьверная головка для инструмента;
Гидравлический 3-х кулачковый патрон;
Гидравлическая задняя бабка;
ШВП по осям X/Z класса точности P5;
Закаленные направляющие ТВЧ;
Автоматическая централизованная система смазки;
Диаметр обработки над станиной – 360 мм;
Расстояние между центрами – 1000 мм;
Надежный частотный двигатель.
Токарный станок Metal Master XNC 36100 оснащен системой ЧПУ SINUMERIK 808DA, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной обработки является оптимальным выбором для станков данного класса.
Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.
Мощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. Станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.
Защитные дверцы станка оснащены концевым выключателем.
На станке установлен 3-кулачковый гидравлический патрон диаметром 200 мм.
На задней бабке установлен гидроцилиндр, отвечающий за перемещение пиноли.
Управление гидравлическим патроном и перемещением пиноли задней бабки осуществляется при помощи переносной ножной педали.
Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. Перемещение задней бабки осуществляется вручную.
Суппорт оснащен 6-позиционной револьверной головкой. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 20х20 мм (1 шт.) и для инструмента с хвостовиком круглого сечения диаметром 22 мм (2 шт.) с возможностью расточки до диаметра 25 мм.
Револьверная головка имеет специальные патрубки, через которые в зону резания подается СОЖ.
Направляющие станины прошли закалку током высокой частоты. Ширина станины составляет 330 мм.
Поперечное перемещение задней бабки составляет ±10 мм.
Суппорт перемещается при помощи ШВП в поперечном и продольном направлении. Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.
Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.
Станок оборудован светодиодной лампой местного освещения.
Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,18 кВт и резервуар, которые располагаются под станком.
С тыльной стороны станка расположен электрошкаф. Сервоприводы и электрокомпоненты мирового известного бренда Siemens, а также частотный преобразователь Alpha обеспечивают надежную и бесперебойную работу оборудования. Дверца электрошкафа оснащена концевым выключателем.
На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.
Станок оснащен частотным и надежным двигателем мощностью 5,5 кВт. Вращение на шпиндель передается через клиновые ремни.
Под защитной дверцей шпиндельной бабки расположено гидравлическое устройство, состоящее из закрепленного на шпинделе гидравлического цилиндра с поршнем. На хвостовике гидроцилиндра расположен маслоподающий коллектор. Защитная дверца оснащена концевым выключателем.
За перемещение суппорта по осям X/Z отвечают сервоприводы бренда Siemens.
В ЗИП входит набор рожковых ключей, набор шестигранников, масленка, отвертки, ключ для снятия гидравлического патрона, опоры, два упорных центра, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.
Посадочные размеры для инструментального блока с квадратным и круглым сечением.
В стандартную комплектацию станка входят:
ЧПУ Siemens 808DA;
Гидравлический патрон 200 мм;
Гидравлическая задняя бабка;
6-ти позиционный электрический револьверный держатель инструмента;
Автоматическая смазка и подача СОЖ;
Освещение рабочей зоны;
Руководство по эксплуатации на русском языке.
