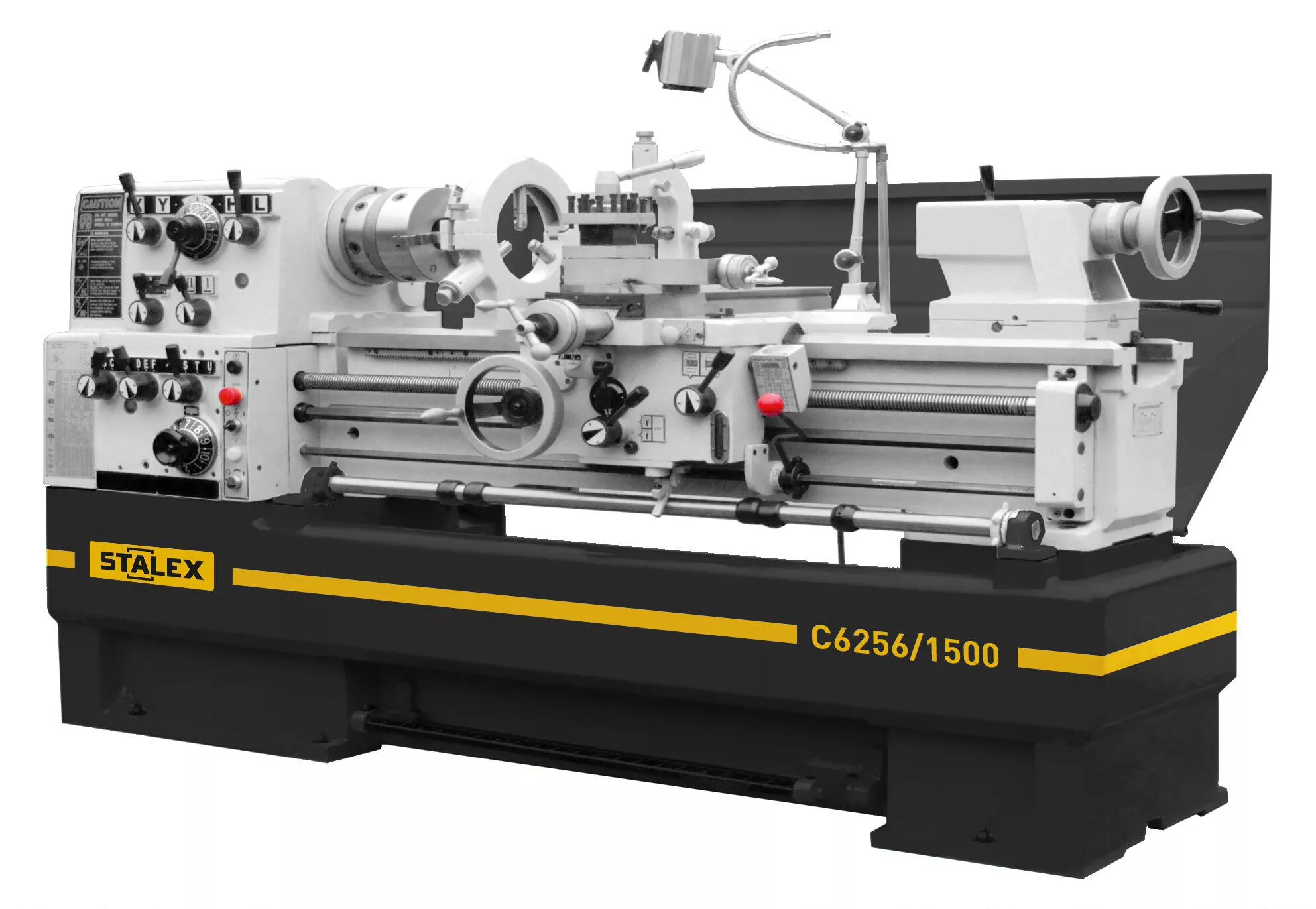

Станок токарно-винторезный STALEX C6256/1500
- Описание
- Характеристики
- Сопутствующие товары
- Доставка
- Дополнительно
- Отзывы
Описание:
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов,
а также полимерных материалов, поддающихся обработке резанием.
Монолитная станина станка;
Закаленные и отшлифованные направляющие станины;
Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
Крепление шпинделя D1-8;
Съемный мостик станины (ГАП);
Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
Регулировка зазоров направляющих при помощи клиновых планок;
Пиноль задней бабки и маховик имеют шкалу для точной установки;
Задняя бабка с регулировкой смещения для обточки конусов.
Электрокомпоненты Siemens
СE комплектация.
Комплектация:
3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
4-х позиционный резцедержатель
4-х кулачковый патрон Ø350 мм
Планшайба Ø 450 мм
Подвижный люнет Ø16-95 мм
Не подвижный люнет Ø19-165 мм
Не вращающийся центр МТ-5
Переходная втулка МТ-5
Защитный экран патрона с концевым выключателем
УЦИ по трем осям(Sino)
Вал управления с регулируемыми кулачками (откл.продольной подачи)
Ускор.перемещение по оси Х
Концевой упор продольного перемещения
Регулируемые опоры станины
Поддон для сбора стружки
Задняя защитная стенка
Ножной тормоз шпинделя с концевым выключателем
Система подвода СОЖ
Галогенная лампа местного освещения
Инструкция по эксплуатации и деталировка с сертификатом СЕ
Инструмент для обслуживания в инструментальном ящике
Диаметр обточки над станиной | 560 мм |
Макс. Ø вращения (съемный мостик) | 785 мм |
Ø обточки над поперечным суппортом | 355 мм |
Расстояние между направляющими | 350 мм |
Длина съемного мостика | 170 мм |
Расстояние между центрами | 1500 мм |
Частота вращения шпинделя, 12 | 25-2000 об/мин |
Конус шпинделя | МТ-7 |
Присоединение шпинделя, Camlock | D1-8 (DIN5029) |
Проходное отверстие шпинделя | 80 мм |
Продольная подача,35 | 0,059-1,646 мм/об |
Поперечная подача,42 | 0,020-0,573 мм/об |
Метрическая резьба, 47 | 0,2-14 |
Дюймовая резьба, 60 | 2-112 TPI |
Питчевая резьба, 50 | 4-112 DP |
Модульная резьба, 34 | 0,1-7MP |
Максимальный размер инструмента | 25х25 мм |
Ускор. перем. продольного суппорта | 4,5 м/мин |
Ход поперечного суппорта | 316 мм |
Ход верхнего суппорта | 130 мм |
Конус пиноли задней бабки | МТ-5 |
Ход пиноли задней бабки | 180 мм |
Диаметр пиноли задней бабки | 75 мм |
Мощность главного привода | 7,5 кВт |
Мощность насоса СОЖ | 0,13 кВт |
Габаритные размеры | 2840×1150×1460 мм |
Масса нетто/брутто | 2285/2690 кг |
Телефон: +7 (717) 272-74-81 ;
Адрес: г. Нур-Султан, ул. Жанажол, д.19
Почта: info@bertech.ru

Контактные телефоны:
Станок токарно-винторезный STALEX C6256/1500
1192492 руб

Свойства
Наименование свойства | Значение |
Расстояние между центрами (мм) | 1500 |
Диаметр обточки над станиной (мм) | 560 |
Диаметр обточки над суппортом (мм) | 355 |
Проходное отверстие шпинделя (мм) | 80 |
Обороты шпинделя (об/мин) | 25-2000 |
Количество скоростей (шт) | 12 |
Конус шпинделя | MT-7 |
Продольная подача, (мм/об) | 0.059-1.646 |
Поперечная подача, (мм/об) | 0.020-0.573 |
Метрическая резьба,шаг (мм) | 0.2-14 |
Дюймовая резьба, шаг (TPI) | 2-112 |
Требуемое напряжение (В) | 380 |
Масса (кг.) | 2840 |
Описание
Описание:
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов,
а также полимерных материалов, поддающихся обработке резанием.
Монолитная станина станка;
Закаленные и отшлифованные направляющие станины;
Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
Крепление шпинделя D1-8;
Съемный мостик станины (ГАП);
Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
Регулировка зазоров направляющих при помощи клиновых планок;
Пиноль задней бабки и маховик имеют шкалу для точной установки;
Задняя бабка с регулировкой смещения для обточки конусов.
Электрокомпоненты Siemens
СE комплектация.
Комплектация:
3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
4-х позиционный резцедержатель
4-х кулачковый патрон Ø350 мм
Планшайба Ø 450 мм
Подвижный люнет Ø16-95 мм
Не подвижный люнет Ø19-165 мм
Не вращающийся центр МТ-5
Переходная втулка МТ-5
Защитный экран патрона с концевым выключателем
УЦИ по трем осям(Sino)
Вал управления с регулируемыми кулачками (откл.продольной подачи)
Ускор.перемещение по оси Х
Концевой упор продольного перемещения
Регулируемые опоры станины
Поддон для сбора стружки
Задняя защитная стенка
Ножной тормоз шпинделя с концевым выключателем
Система подвода СОЖ
Галогенная лампа местного освещения
Инструкция по эксплуатации и деталировка с сертификатом СЕ
Инструмент для обслуживания в инструментальном ящике
Диаметр обточки над станиной | 560 мм |
Макс. Ø вращения (съемный мостик) | 785 мм |
Ø обточки над поперечным суппортом | 355 мм |
Расстояние между направляющими | 350 мм |
Длина съемного мостика | 170 мм |
Расстояние между центрами | 1500 мм |
Частота вращения шпинделя, 12 | 25-2000 об/мин |
Конус шпинделя | МТ-7 |
Присоединение шпинделя, Camlock | D1-8 (DIN5029) |
Проходное отверстие шпинделя | 80 мм |
Продольная подача,35 | 0,059-1,646 мм/об |
Поперечная подача,42 | 0,020-0,573 мм/об |
Метрическая резьба, 47 | 0,2-14 |
Дюймовая резьба, 60 | 2-112 TPI |
Питчевая резьба, 50 | 4-112 DP |
Модульная резьба, 34 | 0,1-7MP |
Максимальный размер инструмента | 25х25 мм |
Ускор. перем. продольного суппорта | 4,5 м/мин |
Ход поперечного суппорта | 316 мм |
Ход верхнего суппорта | 130 мм |
Конус пиноли задней бабки | МТ-5 |
Ход пиноли задней бабки | 180 мм |
Диаметр пиноли задней бабки | 75 мм |
Мощность главного привода | 7,5 кВт |
Мощность насоса СОЖ | 0,13 кВт |
Габаритные размеры | 2840×1150×1460 мм |
Масса нетто/брутто | 2285/2690 кг |
